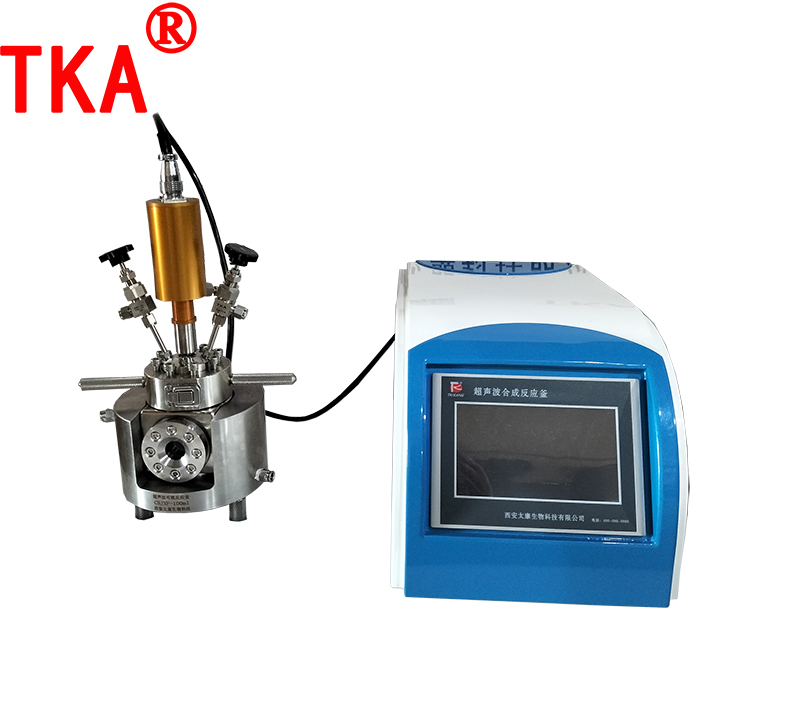

超聲高壓光熱反應釜
時間:2022-07-11 15:15 發布人:admin 點擊率:
一：功能用途
微型超聲波高壓反應釜廣泛應用于高校企業實驗室工藝研究及小試生產。是本公司在國內首家完成小型高壓高溫反應容器與超聲波破碎相結合的整套反應設備、該設備的研制成功填補了國內空缺。實現在高溫高壓下的超聲提取作業（超聲時：溫度常溫-80℃任意可調，超聲后反應溫度常溫-200℃任意設定，超聲波頻率20KHz。） 該超聲高壓反應設備可廣泛應用于頑固性催化反應，化工生物學，微生物學、物理學、動物學、農藥、中藥材以及制藥領域的教學科學研究。具有在常溫或高溫高壓下快速實現提取、破碎、分散、乳化、懸浮液、變異氣懸體、加速化學反應、可同時適用于各種揮發性或非揮發性溶酶提取介質，以及超聲強化的反應過程。
二：性能參數
三：超聲發聲器使用說明
謝謝您使用本公司生產的超聲波高壓反應釜設備，本公司生產的超聲設備使用簡單操作方便，操作步驟如下：
1、 打開包裝箱，將電源插頭接人超聲波發聲器（接口在機箱后面）。
2、將換能器插頭，接入超聲波發聲器（接口在機箱后面）。
3、連接好所有插頭后，打開電源開關（如果顯示框顯示的都是8，按下總復位鍵進行復位操作 ）。
4、設置超聲參數，F(xiàn)1超聲時間、F2超聲間隙時間、F3超聲總時間，按要設定參數的建輸入數字，然后按確認建。
●FI超聲時間：是超聲工作時間以秒為單位，一般設定2-3秒最高不能超過4秒。
●F2超聲間隙時間：是超聲間段的時間以秒為單位，一般設定2-3秒。
●F3超聲總時間：是超聲工作的總時間以分為單位
5、點擊開停按鈕，打開超聲，超聲開始工作，如果超聲當中需要取樣，可在點擊開停按鈕，暫停超聲，等取完樣后再點擊開停按鈕啟動超聲。
四：超聲時候注意事項
◆超聲變幅桿，一定要插在液面里，不能在固體和空氣中干超。
◆超聲波工作溫度：常溫—70℃，超過70℃禁止開啟超聲設備，防止燒毀超 設備。
◆超聲變幅桿屬于易耗品，不在保修范圍之內。
◆要有可靠的接地。
◆超聲波發聲器放置在通風、干燥的場所，嚴禁放在潮濕、腐蝕、粉塵的環境里。
五：高壓反應罐介紹
●設計容積：25ml,50ml,100ml，200ml,500ml,1000ml,2000ml等可選型訂制。●釜體材質：不銹鋼316L/純鈦/哈氏合金材質（可選）●設計工作溫度：250℃/450℃(可選) ●設計工作壓力：10MPa/60MPA（可選）●閥門及連接材料：SU316L不銹鋼 ●反應器內襯：聚四氟乙、PPL、石英玻璃三種供選擇（選配），使用內襯其優點具有抗腐蝕性強易拆卸清洗方便等功能。●帶有溫控加熱裝置及均勻傳熱設計。●帶有氣體通入功能。●帶有在線溫度及在線壓力顯示。●底部帶有強磁力攪拌功能（如遇高粘度或大顆粒固體物料可選配我公司頂置式機械攪拌方式）。●釜倉內帶有輔助冷卻或加熱功能●帶有高精度的可調式自動泄壓保護，●帶有高溫高壓下二次或多次在線加料功能（選配）●帶有氣相、液相在線檢測連接管 。●工作溫度:TC4純鈦/C-276哈氏合金/316L不銹鋼反應釜溫度范圍200℃，控制精度±1度。帶有電腦連接程序控制型控制精度:±0.5℃。標配含有數顯攪拌裝置一套,恒溫加熱裝置一套，程控軟件一套（選配）。純鈦/316L不銹鋼/哈氏合金材質三種反應釜體供選擇,油浴加熱/電熱絲加熱/導熱模塊加熱（三選一）針閥二只，球閥二只，壓力測量表一只（數字壓力表可選配）,冷卻盤管一套，1.5米不銹鋼專用鋼瓶軟連接管一套,1.5米氣相分析連接管一套（選配）0.5米在線取樣管一套，TAIKANG專用扳手一套. ●攪拌速度,溫度均為數字顯示0-2000RPM，轉速精度±2RPM,電源:220V,50HZ,攪拌功率:25W-100W隨型號,加熱功率:300W-1000W隨型號標配.保溫層:采用硅酸鋁棉真空定型環保保溫體,絕緣層:采用無堿玻璃纖維,絕緣系數:相對濕度≤35%時≥500兆.工作時間:單次連續工作96小時. ●表盤式壓力值10Mpa，25Mpa，40Mpa，60Mpa，最小讀數1pa.數字式壓力最小讀數0.01pa（選配）. ●閥門管件為歐洲標準,接口均為標準配置。球閥可與充惰性氣體瓶連接,進行惰性保護實驗反應,實現反應物不與空氣直接接觸。
六：超聲波高壓反應釜配置清單 ：
微型超聲波高壓反應釜廣泛應用于高校企業實驗室工藝研究及小試生產。是本公司在國內首家完成小型高壓高溫反應容器與超聲波破碎相結合的整套反應設備、該設備的研制成功填補了國內空缺。實現在高溫高壓下的超聲提取作業（超聲時：溫度常溫-80℃任意可調，超聲后反應溫度常溫-200℃任意設定，超聲波頻率20KHz。） 該超聲高壓反應設備可廣泛應用于頑固性催化反應，化工生物學，微生物學、物理學、動物學、農藥、中藥材以及制藥領域的教學科學研究。具有在常溫或高溫高壓下快速實現提取、破碎、分散、乳化、懸浮液、變異氣懸體、加速化學反應、可同時適用于各種揮發性或非揮發性溶酶提取介質，以及超聲強化的反應過程。
二：性能參數
| 超聲頻率 | 20kHz |
| 超聲功率 | 150W |
| 電熱功率 | 600瓦、溫度數顯 |
| 攪拌形式 | 磁力攪拌、數顯 |
| 通氣形式 | 實時在線進氣、通氣 |
| 取樣形式 | 實時在線取樣 |
| 超聲方式 | 聚能式 |
| 顯示方式 | 數碼顯示 |
| 控制方式 | 單片機 |
| 安全壓力 | 0-10Mpa |
| 安全泄壓 | 有、精度±1pa |
| 整機尺寸 | 450/385/500(長寬高) |
| 整機重量 | 22KG |
| 電源 | 220VC/50Hz |
三：超聲發聲器使用說明
謝謝您使用本公司生產的超聲波高壓反應釜設備，本公司生產的超聲設備使用簡單操作方便，操作步驟如下：
1、 打開包裝箱，將電源插頭接人超聲波發聲器（接口在機箱后面）。
2、將換能器插頭，接入超聲波發聲器（接口在機箱后面）。
3、連接好所有插頭后，打開電源開關（如果顯示框顯示的都是8，按下總復位鍵進行復位操作 ）。
4、設置超聲參數，F(xiàn)1超聲時間、F2超聲間隙時間、F3超聲總時間，按要設定參數的建輸入數字，然后按確認建。
●FI超聲時間：是超聲工作時間以秒為單位，一般設定2-3秒最高不能超過4秒。
●F2超聲間隙時間：是超聲間段的時間以秒為單位，一般設定2-3秒。
●F3超聲總時間：是超聲工作的總時間以分為單位
5、點擊開停按鈕，打開超聲，超聲開始工作，如果超聲當中需要取樣，可在點擊開停按鈕，暫停超聲，等取完樣后再點擊開停按鈕啟動超聲。
四：超聲時候注意事項
◆超聲變幅桿，一定要插在液面里，不能在固體和空氣中干超。
◆超聲波工作溫度：常溫—70℃，超過70℃禁止開啟超聲設備，防止燒毀超 設備。
◆超聲變幅桿屬于易耗品，不在保修范圍之內。
◆要有可靠的接地。
◆超聲波發聲器放置在通風、干燥的場所，嚴禁放在潮濕、腐蝕、粉塵的環境里。
五：高壓反應罐介紹
●設計容積：25ml,50ml,100ml，200ml,500ml,1000ml,2000ml等可選型訂制。●釜體材質：不銹鋼316L/純鈦/哈氏合金材質（可選）●設計工作溫度：250℃/450℃(可選) ●設計工作壓力：10MPa/60MPA（可選）●閥門及連接材料：SU316L不銹鋼 ●反應器內襯：聚四氟乙、PPL、石英玻璃三種供選擇（選配），使用內襯其優點具有抗腐蝕性強易拆卸清洗方便等功能。●帶有溫控加熱裝置及均勻傳熱設計。●帶有氣體通入功能。●帶有在線溫度及在線壓力顯示。●底部帶有強磁力攪拌功能（如遇高粘度或大顆粒固體物料可選配我公司頂置式機械攪拌方式）。●釜倉內帶有輔助冷卻或加熱功能●帶有高精度的可調式自動泄壓保護，●帶有高溫高壓下二次或多次在線加料功能（選配）●帶有氣相、液相在線檢測連接管 。●工作溫度:TC4純鈦/C-276哈氏合金/316L不銹鋼反應釜溫度范圍200℃，控制精度±1度。帶有電腦連接程序控制型控制精度:±0.5℃。標配含有數顯攪拌裝置一套,恒溫加熱裝置一套，程控軟件一套（選配）。純鈦/316L不銹鋼/哈氏合金材質三種反應釜體供選擇,油浴加熱/電熱絲加熱/導熱模塊加熱（三選一）針閥二只，球閥二只，壓力測量表一只（數字壓力表可選配）,冷卻盤管一套，1.5米不銹鋼專用鋼瓶軟連接管一套,1.5米氣相分析連接管一套（選配）0.5米在線取樣管一套，TAIKANG專用扳手一套. ●攪拌速度,溫度均為數字顯示0-2000RPM，轉速精度±2RPM,電源:220V,50HZ,攪拌功率:25W-100W隨型號,加熱功率:300W-1000W隨型號標配.保溫層:采用硅酸鋁棉真空定型環保保溫體,絕緣層:采用無堿玻璃纖維,絕緣系數:相對濕度≤35%時≥500兆.工作時間:單次連續工作96小時. ●表盤式壓力值10Mpa，25Mpa，40Mpa，60Mpa，最小讀數1pa.數字式壓力最小讀數0.01pa（選配）. ●閥門管件為歐洲標準,接口均為標準配置。球閥可與充惰性氣體瓶連接,進行惰性保護實驗反應,實現反應物不與空氣直接接觸。
六：超聲波高壓反應釜配置清單 ：
|
序 號 |
名稱 | 技術指標 |
數量 單位 |
| 1 | 數控恒溫加熱裝置 | 溫度范圍：室溫-250度，精度±1 | 1套 |
| 2 | 數控磁力攪拌裝置 | 轉速范圍0-2000轉/分，精度±1 | 1套 |
| 3 | 反應釜裝置 | 純鈦金屬、哈氏合金、不銹鋼 | 1套 |
| 4 | 超聲波發聲器 | 智能PID控制、數碼顯示 | 1套 |
| 5 | 超聲波換能器 | 材質：鈦合金 | 1套 |
| 6 | 超聲波變幅桿 | 材質：鈦合金 | 1套 |
| 7 | U型卡箍 | 316L不銹鋼 | 2只 |
| 8 | O型卡箍 | 316L不銹鋼 | 1只 |
| 9 | 便捷移動手柄 | 316L不銹鋼 | 2只 |
| 10 | 三通球閥 | 316L不銹鋼（國產），進口可選配 | 1只 |
| 11 | 兩通針閥 | 316L不銹鋼（國產），進口可選配 | 1只 |
| 12 | 智能防爆安全閥 | 316L不銹鋼（本公司專利研制） | 1只 |
| 13 | 高壓氣體軟管 | 反應釜與氣體鋼瓶連接專用 | 1套 |
| 14 | 專用鋼瓶接頭 | 1.5米316L不銹鋼鏈接鋼瓶專用 | 1個 |
| 15 | 實時在線取樣裝置 | 0.5米，￠3的316L不銹鋼 | 1套 |
| 16 | 實時在線加料裝置 | 316L不銹鋼，單次最多加料25ml | 1套 |
| 17 | 精密壓力表 | 全不銹鋼外殼防震設計，精度0.5級 | 1個 |
| 18 | 釜蓋密封頂絲 | 316L不銹鋼（國產） | 6只 |
| 19 | 專用壓力表座 | 材質316L不銹鋼 | 1個 |
| 20 | 高溫?cái)嚢璐抛?/td> | 8×16,6×20 | 各1個 |
| 21 | 專用電器保險管 | 穩定反應釜電壓、電流專用 | 1個 |
| 22 | 針形溫度傳感器 | 材質316L | 1個 |
| 23 | 傳感器套管 | 材質316L | 1個 |
| 24 | 液體取樣套管 | 材質316L | 1個 |
| 25 | 氣體過濾保護 | 材質：316L | 1個 |
| 26 | 液體過濾保護 | 材質：316L | 1個 |
| 27 | 專用工具 | 套 | 1套 |
| 28 | 使用說明書 | 份 | 1份 |
| 29 | 設備保修卡 | 份 | 1份 |
